一概述：

本公司生產電動、氣動和手動三大系列插板閥,可滿足不同的使用需要。

氣動插板閥是通過氣缸的活塞桿往復運動來實現閥門的開啟與關閉之目的；電動插板閥是通過Z型多回轉閥門驅動裝置工作,來帶動螺桿運動，從而實現閥門的開啟與關閉之目的；手動插板閥是通過手輪的旋轉運動來實現閥門的開啟與關閉的，以此滿足使用要求。

二用途：

插板閥適用于煤灰、礦渣、礦砂、水泥、谷物、飼料、污水、泥漿等輸送作業中,在輸送作業中作為調控或截流控制，同時能作為終端閥門使用。

三型號說明：

規格

氣動插板閥(Q: 氣動,D:電動,手動無字符)　　　　　　　　　　　　　　　　　　　　　　　　

例: QTC—300*300　　表示:氣動插板閥,規格為300*300

四主要技術參數：

工作壓力 Mpa	試驗壓力 Mpa	工作溫度℃	渣水比	工作電源
0.4	0.5	＜250	＞1.6	3N380V50HZ

五產品結構特點：

1 該設備是采取硬密封結構的全封閉的新型插板閥，插板閥受溫度的影響而產生咬死和密封不良的現象較少。

2 該插板閥采用方形對夾式結構，閥座周邊設有矩形落灰齒槽，既減少了閥門與閥座的接觸面積，同時減少了灰渣粘附閥座的可能性和閥門與閥座之間的摩擦力。

3 閥體采用ZG35，能避免鑄造缺陷。

4 零部件具備的通配性和互換性，安裝方便。

5 閥板采用16Mn鋼板制造加工，螺桿采用3Cr13制造、螺母采用ZQSn6-6-3，這樣減少了卡澀現象的發生，閥板動作到位準確性能穩定，同時即提高了產品耐磨性能，又起到防腐蝕作用。

6 插板閥法藍面與被連接體表面接觸緊密，螺栓孔對位準確。

7 結構簡單緊湊，密封性能好，啟閉力小，可在任何位置任何角度安裝，安裝使用方便，壽命長,維修簡單。

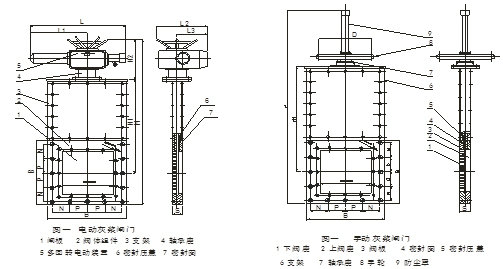

六安裝尺寸及結構簡圖:

表一電動灰漿閘門安裝尺寸

表二手動灰漿閘門安裝尺寸
