一、用途

1、ZDS型電動鎖氣器適用于物料氣力輸送系統中輸送干燥粉狀物料時鎖氣及連續均勻定量輸送物料，廣泛地應用于火力發電廠、水泥廠、化工廠、糧食加工廠等。在火力發電廠中鎖氣器主要用于鈷爐省煤器、空氣預熱氣和干式除塵器等灰斗的排灰。

二、型號說明：

設計順序號

公稱出力m^3/h

進口尺寸

電動鎖氣器

例如:ZDS-450-40-A

表示經過第一次技術改進的電動鎖氣器,進口尺寸為450*450,公稱出力為40m3/h

三、結構特點：

1 ZDS型電動鎖氣器，工作溫度可達250℃，轉動靈活，無卡死現象，采用特殊密封結構鎖氣嚴密，不存在漏灰現象。

2 轉子葉片采用16Mn制作，耐磨損；不存在漏灰而磨損轉動軸的現象；傳動方式采用擺線針輪減速機形式，鏈輪傳動，傳動處設有防護罩，且排料均勻；電機防護等級IP55。

3 轉子兩端端蓋為互換通配型，卸開螺栓，轉子可任意拉出，便于檢修。

4 根據用戶需要設備留有遠方控制接口，可進入干灰庫的控制系統。

5 鎖氣器裝有電動機過載保護和機械超負荷保護器，運行安全可靠。

6 鎖氣器接口法蘭尺寸與兩側灰漿閘門及落灰管接口尺寸配套，方便安裝。

7 電動鎖氣器可調節其出力(需配置調速電動機)與電除塵器的灰量相適應。

四、ZDS型電動鎖氣器技術數據及規格

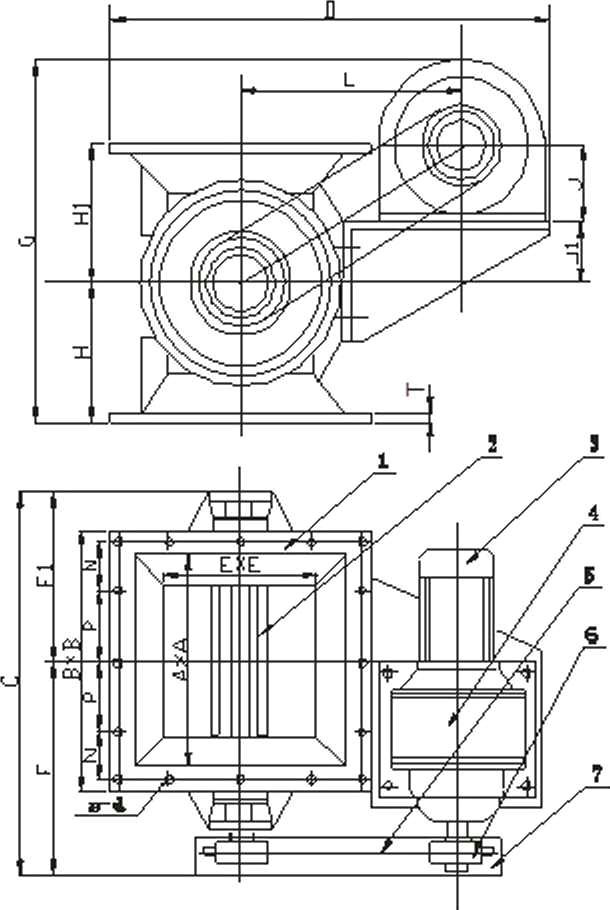

五、結構示意圖

1、殼體

2、葉輪

3、電動機

4、減速機

5、鏈條

6、鏈輪

7、安全罩

六、外形安裝尺寸
